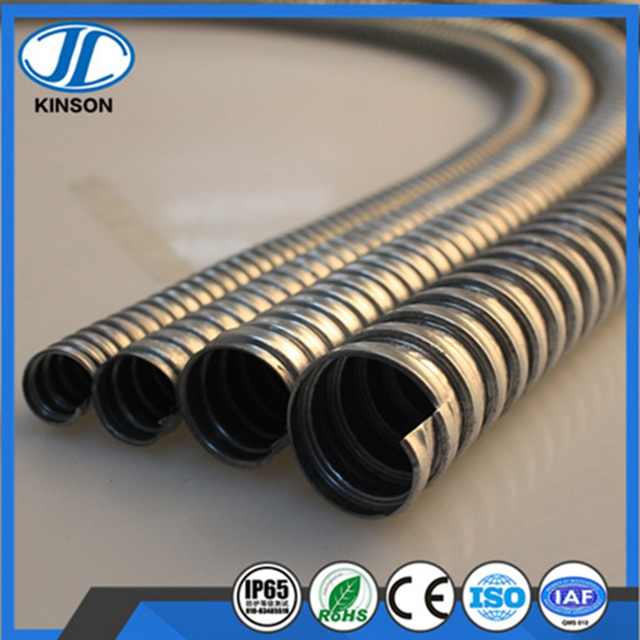

镀锌软管 镀锌金属软管 金属软管

低成本的通用产品,方型扣压结构,镀锌铁皮制成,弯曲柔软性佳,不防水,本产品广泛用于建筑、机械等行业。
状态:
数量:
镀锌软管 镀锌金属软管 金属软管
镀锌软管 镀锌金属软管 金属软管
  • JSF-JS

  • 京生

  • A001

产品特性

镀锌金属软管,重量比其他产品轻,具有柔软与弯曲性能,内部平滑构造在穿引电线时容易。


产品描述

产品材质: 采用镀锌钢带,国标厚度制作,具柔软与佳弯曲性能,内部平滑构造在穿引电线时容易。

应用领域: 机械、大厦、厂房内等建筑之配线保护,保护电线电缆以及达到绝缘,并可增进线缆弯曲美观。

使用方法: 先将电线电缆穿入管内,再配上JS-DPJ型接头相应的型号即可。


2e0b1676-8736-4b00-941b-57218c628fbf



ItemNo.    Metric G system Outer diameter and toterance(mm) Natural curve(mm) Max.axial pull(N) packaging unit(Meter)
JS-6 Φ6 3/16" 8.2±0.25 40 335 200
JS-8 Φ8 1/4" 11.0±0.30 45 470 100
JS-10 Φ10 5/16" 12.6±0.30 55 590 100
JS-12 Φ12   --- 14.3±0.30 60 710 100
JS-13 Φ13 3/8" 15.3±0.30 65 765 100
JS-15 Φ15   --- 17.6±0.30 80 885 100
JS-16 Φ16 1/2" 18.6±0.30 85 940 100
JS-19 Φ19   --- 22.3±0.35 95 1120 50
JS-20 Φ20 3/4" 23.3±0.35 100 1180 50
JS-25 Φ25 1" 28.7±0.40 120 1450 50
JS-32 Φ32 1-1/4" 37.9±0.45 150 1885 25
JS-38 Φ38 1-1/2" 44.6±0.45 180 2240 25
JS-51 Φ51 2" 55.8±0.50 220 3000 20
JS-64 Φ64 2-1/2" 72.5±1.50 310 3770 10
JS-75 Φ75 3" 83.5±2.00 350 4400 10
JS-100 Φ100 4" 108.5±3.0 410 4700 10
JS-125 Φ125 5" 134.5±4.0 480 5100 10
JS-150 Φ150 6" 164±5.0 550 5600 10

生产流程图-1
